Wittenberg WB 559 Fahrzeugantenne MiMo 5G/4G/3G/2G, GPS/GNSS

Wittenberg WB 559 Fahrzeugantenne MiMo 5G/4G/3G/2G, GPS/GNSS

Artikelnummer: 1192-00104-59

Normaler Preis €244,95
Normaler Preis Verkaufspreis €244,95
Sale Lieferzeit 14-21 Tage
inkl. MwSt. Versand (Lieferzeit 1-3 Tage) wird beim Checkout berechnet

Dokumente

Datenblatt
Bedienungsanleitung
Vollständige Details anzeigen

Produktbeschreibung

Wittenberg WB 559 MiMo Antenne GPS/GNSS, MiMo 5G/4G/3G/2G & 3x3 MiMo 2,4/4,9 - 6 GHz

Das kompakte Gehäuse im diskreten Haifinnen-Design beinhaltet eine 2x2 MiMo-Antenne für 2G/3G/4G/5G, sowie ein aktives GPS-Element. Mit dem mitgelieferten WLAN-Strahler undden 2 WLAN-Antennen im Gehäuse bietet die Antenne eine 3x3 MiMo-WLAN-Funktionalität.
Die multifunktionale Antenne eignet sich besonders für die Verwendung in der öffentlichen Sicherheit oder im Transport- bzw. Industriebereich.
Für die Installation der Antenne zum Beispiel auf einem Fahrzeugdach ist lediglich ein Loch erforderlich, hierfür kann auch das Loch der originalen Fahrzeugantenne verwendet werden.

Elektrische Daten

Frequenzbereich (MHz): Element 1 1562-1612; Elements 2 & 3 698-960, 1710-2170, 2500-3800; Elements 4 & 5 2.3-2.5 / 4.9-6.0 GHz, Whip 2.396-2.485 / 4.9-6.0 GHz
Betriebsbänder: Element 1 GPS/GNSS/Galileo/Beidou, Elemente 2 & 3 4G/3G/2G, Elemente 4 & 5 2.4 GHz WLAN / Public Safety 4.9 GHz / 5.8 GHz WiFi, Whip 2.4/5.0 GHz WiFi
Gewinn max.: Elemente 2 & 3 2 dBi (698-960 MHz), 5 dBi (1710-3800 MHz); Elemente 3 & 4 4 dBi (2.4 GHz), 6 dBi (5.8 GHz); Whip 2 dBi (2.4 GHz), 2 dBi (5.8 GHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-direktional
Impedanz: 50 Ohm
Max. Eingangsleistung: 25 W / Haupstrahler 60 W

GPS/GNSS Daten

Frequenzbereich: 1562-1612 MHz
VSWR <2:1 ± 4 MHz
Gewinn: LNA 26 dB
Polarisation: Rechts Zirkular
Betriebsspannung: 3 - 5 V DC ( via coax)
Strom: Typical <20 mA

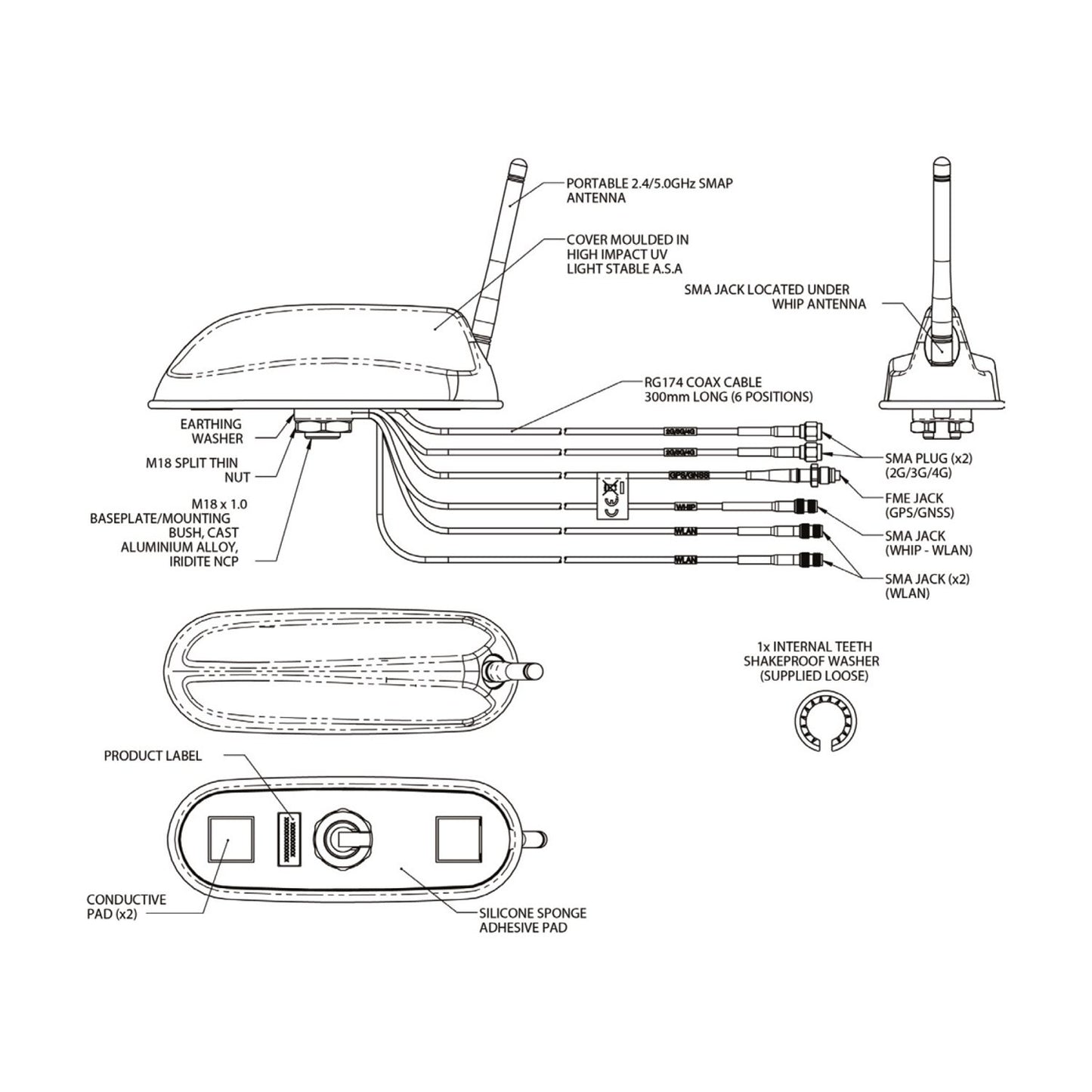

Mechanische Daten

Abmessung: Höhe 11,8 cm (5 cm ohne Whip), Länge 17 cm, Breite 6 cm
Material: ASA, EPDM, Aluminium Alloy
Farbe: schwarz
Gewicht: 260 g
Lochgröße für die Montage: 19 mm
Kabeltyp: RG174 (UN ECE 118.01 Compliant)
Abmessung Kabel: Durchmesser 2,8 mm, Länge 6x 30 cm

Anschlüsse:
Whip: SMA Buchse
GPS/GNSS: FME Buchse (f)
2 x 4G/3G/2G: 2 x SMA Stecker (m)
2 x WiFi: 2 x SMA Buchse (f)
